l Общий размер
|
|
1
|
Общая длина (высота ковша над землей)
|
6450±80mm
|
|
2
|
Общая ширина (внешний край колес)
|
2650±20mm
|
|
3
|
Ширина ковша
|
2620mm
|
|
4
|
Высота машины (до верха кабины)
|
3120±10mm
|
|
5
|
Высота машины (до верха стрелы)
|
3940 ±20mm
|
|
6
|
Высота машины (до верха стрелы)
|
2335±10 mm
|
|
7
|
Ширина колея
|
2139 ±10mm
|
|

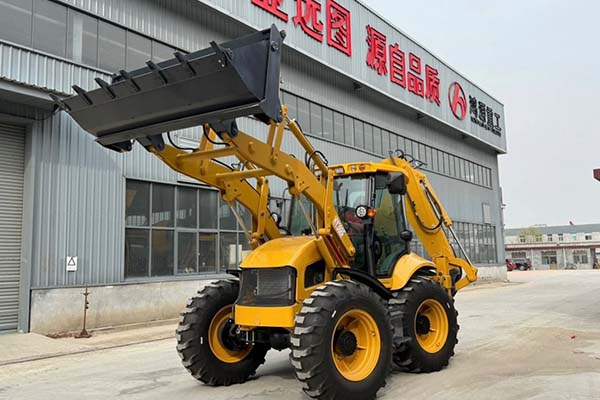

lОсновные технические параметры загрузки
|
|
1
|
Номинальная грузоподъемность
|
2500KG
|
|
2
|
Рабочий вес
|
10400kg
|
|
3
|
Номинальный объем ковша
|
1.2m³
|
|
4
|
Максимальная высота разгрузки
|
3050±50 mm
|
|
5
|
Дистанция разгрузки
|
870±20 mm
|
|
6
|
Радиус поворота (до внешнего края ковша)
|
5750±50mm
|
|

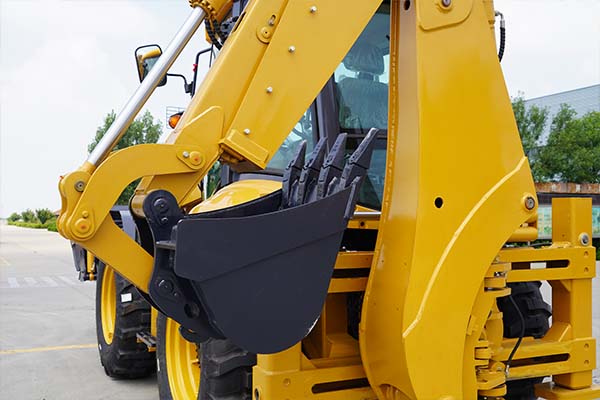

l Основные технические параметры экскаватора
|
|
1
|
Номинальный объем ковша для копания
|
0.3m³
|
|
2
|
Максимальная глубина копания
|
3820±20 mm
|
|
3
|
Максимальный радиус копания
|
5345±20mm
|
|
4
|
Максимальная высота разгрузки
|
3740±20mm
|
|
5
|
Максимальная сила копания
|
kgf
|
|
6
|
Максимальная высота копания
|
5470 ±20mm
|
|
7
|
Сила подъема на максимальном радиусе копания
|
1220kg
|
|
8
|
Максимальная глубина копания (с выдвинутой стрелой)
|
4970±20 mm
|
|
9
|
Максимальная высота загрузки (с выдвинутой стрелой)
|
4983±20mm
|
|
10
|
Максимальная высота копания (с выдвинутой стрелой)
|
6680±20mm
|
|
l Двигатель
|
|
1
|
Модель
|
YC4A105Z-T20
|
|
2
|
Тип
|
Водяное охлаждение
|
|
3
|
Номинальная мощность
|
75 (kW)
|
|
4
|
Объем двигателя
|
4.8(L)
|
|
5
|
Номинальная частота вращения: 2200 (об/мин)
|
2200(r/ min)
|
|
6
|
Максимальный крутящий момент: 400 (Нм)
|
400(N.M)
|
|
l Система передач
|
|
1
|
Гидравлический торконвектор
|
Модель
|
315
|
|
Способ охлаждения
|
Гидравлическая система циркуляции масла
|
|
2
|
Коробка передач
|
Модель
|
15
|
|
Тип
|
Механическое управление гидравлическим преобразователем мощности и синхронизированная смена передач
|
|
3
|
Мост
|
Модель
|
WZL100
|
|
4
|
Передачи
|
Четыре передачи вперед, четыре назад
|
|
5
|
Скорость (вперед/назад) km/h
|
F1 ，5km/h ；F2 ，10km/h；
F3 ，18km/h ；F Вперед 4，32km/h； R1 ，5km/h ；R2 ，10km/h；
R3 ，18km/h ；R4 ，32km/h；
|
|
6
|
Модель шины
|
16.9-28
|
|

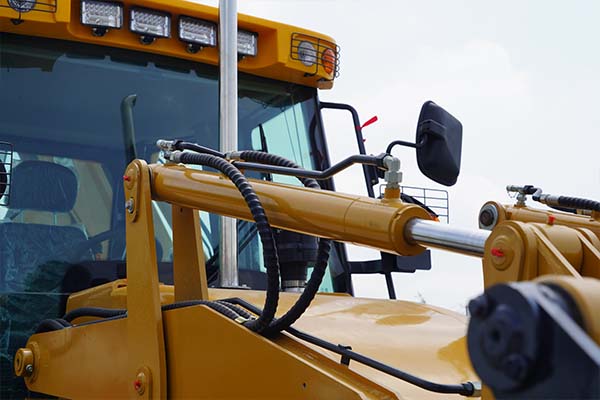

Гидравлическая система
|
|
1
|
Расход рабочего насоса
|
63ml/r
|
|
2
|
Давление рабочего насоса
|
20Mpa
|
|
3
|
Модель поворотного устройства
|
BZZ-500
|
|
Рабочие приспособления (разрушитель)
|
|
1
|
Диаметр штока молотка mm
|
68-70
|
|
2
|
Рабочее давление Mpa
|
11-14
|
|
3
|
Частота ударов
|
500-900
|
|
4
|
Диапазон расхода L/ min
|
25-45
|
|
5
|
Кинетическая энергия KN
|
49
|
|
l Объем топливных баков
|
|
1
|
Гидравлический бак
|
125
|
|
2
|
Топливный бак (дизель)
|
125
|
